BIKED++

BIKED++是由麻省理工学院创建的多模态数据集，包含140万自行车设计和参数化CAD图像。数据集通过BikeCAD软件生成，涵盖了从参数化设计到图像的转换过程。创建过程中，首先使用Sobol序列从设计空间中随机抽样，然后通过约束检查筛选出可行设计，并将其转换为BikeCAD文件，最后渲染成PNG图像。该数据集主要用于训练跨模态预测模型，解决参数化设计和图像设计之间的相似性问题，支持工程设计中的多模态学习。BIKED++ is a multimodal dataset created by the Massachusetts Institute of Technology (MIT), which contains 1.4 million bicycle designs and parametric CAD images. Generated using BikeCAD software, this dataset covers the entire transformation process from parametric designs to images. During its creation, feasible designs are first randomly sampled from the design space via Sobol sequences, then screened through constraint checks, converted into BikeCAD files, and finally rendered into PNG images. This dataset is primarily used for training cross-modal prediction models, addressing the similarity issue between parametric designs and image-based designs, and supporting multimodal learning in engineering design.

搜集汇总

数据集介绍

构建方式

在工程设计中，多模态数据的整合是推动智能设计自动化的关键。BIKED++数据集基于BIKED生态系统的现有框架，通过程序化生成方法构建了包含140万对参数化设计与对应图像的庞大规模数据集。构建过程始于对设计空间的伪随机采样，采用Sobol序列从BIKED数据集的参数分布边界内抽取约1700万个候选设计向量。随后，这些设计经过一系列几何约束检查以剔除不可行样本，最终保留约140万个有效设计。通过自定义渲染引擎将参数化设计转换为BikeCAD文件，进而生成矢量图形并光栅化为PNG图像。最后，利用预训练的CLIP模型对每张图像计算512维嵌入向量，并通过对五个增强视图的嵌入取均值以降低噪声，从而完成多模态数据的对齐与存储。

使用方法

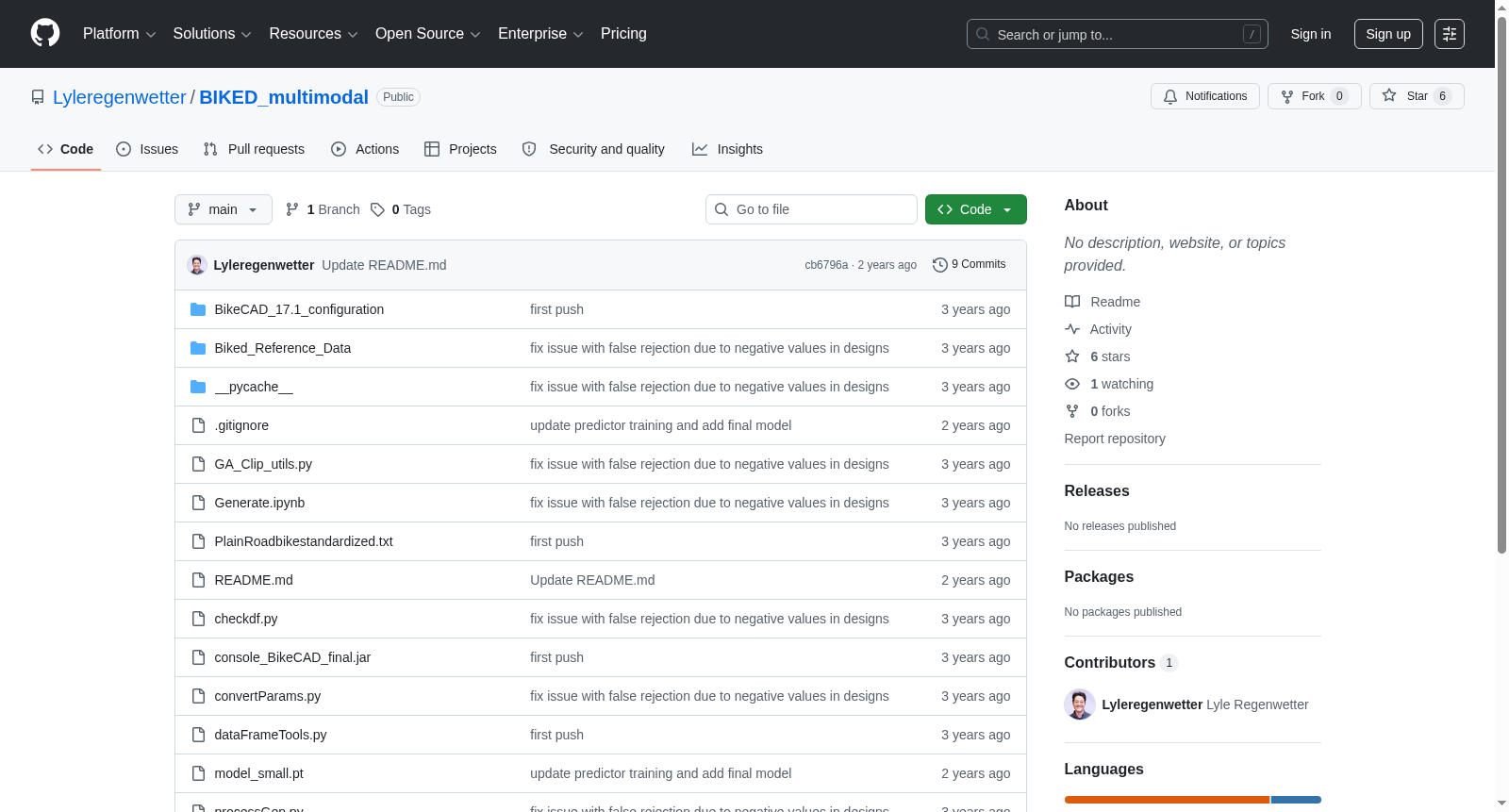

BIKED++数据集的使用方法围绕跨模态预测与优化展开。研究者可基于参数化设计向量与对应CLIP嵌入训练监督学习模型，例如论文中采用的三层残差网络，以直接从96维参数预测512维嵌入。训练后的模型能够高效评估参数化设计与文本或图像之间的语义相似度，从而在紧凑的参数空间内执行优化任务，如根据文本提示“黄色山地车”调整自行车设计的颜色、轮胎厚度、车架几何等属性。数据集提供的代码库支持从参数到BikeCAD文件的转换、渲染与光栅化流程，用户可自由扩展至新设计。由于图像与BikeCAD文件体积较大，数据集默认公开参数向量与嵌入，其余部分按需提供，确保研究的灵活性与可复现性。

背景与挑战

背景概述

在工程设计中，跨模态数据推理是解决复杂现实问题的核心能力，然而现有设计数据集大多局限于单模态表示，难以支撑多模态模型的训练与泛化。BIKED++数据集由麻省理工学院的Lyle Regenwetter、Yazan Abu Obaideh、Amin Heyrani Nobari与Faez Ahmed于2024年联合创建，旨在填补这一空白。该数据集包含140万对参数化自行车设计与光栅化图像，通过基于BikeCAD的渲染引擎生成，并附有CLIP嵌入向量。其核心研究问题在于建立参数化表示与图像表示之间的跨模态桥梁，从而支持设计优化、文本驱动生成等下游任务。BIKED++不仅扩展了原有的BIKED数据集生态，还推动了多模态学习在工程设计自动化中的应用，为跨模态预测模型的训练提供了大规模、高质量的数据基础。

当前挑战

BIKED++所解决的领域问题在于工程设计数据普遍存在的模态割裂——参数化设计与图像、文本等表示之间缺乏直接映射，导致跨模态推理与优化难以实现。构建过程中面临多重挑战：首先，从约1700万个伪随机采样的设计向量中，需通过严格的约束检查剔除约92%的不可行设计，仅保留140万个有效样本，此过程需平衡采样效率与设计合理性。其次，渲染阶段需并行调用定制版BikeCAD生成SVG矢量图并光栅化为PNG图像，存在不可忽略的渲染失败率。此外，计算CLIP嵌入时需对每张图像进行五次增强视图的平均处理以降低噪声，大幅增加了计算开销与存储需求。最终，整个数据集压缩后超过300GB，受限于存储容量，部分原始文件需按需提供，给数据分发与复用带来额外障碍。

常用场景

经典使用场景

BIKED++数据集的核心应用在于构建参数化设计与图像表征之间的跨模态桥梁。该数据集包含140万对参数化自行车设计向量及其对应的渲染图像，为训练从参数空间到视觉空间的预测模型提供了海量对齐数据。研究者可基于此数据集训练深度残差网络等模型，直接从96维的参数化特征中准确预测512维的CLIP嵌入向量，从而在无需昂贵渲染管线的前提下，实现参数化设计与文本、图像等模态的高效语义对齐。这一经典使用场景显著降低了多模态设计优化的计算门槛，使得设计空间探索与跨模态检索变得可行且高效。

解决学术问题

BIKED++数据集有效解决了工程设计中多模态数据稀缺与跨模态推理困难的核心学术难题。传统设计数据集多为单模态，难以支撑参数、图像、文本等多种表征形式间的协同学习。该数据集通过大规模参数-图像对的生成，建立了参数化设计与视觉语义之间的可学习映射关系，使得研究者能够训练模型直接估计CLIP嵌入，从而实现设计参数与自然语言描述或参考图像的语义相似性度量。这不仅推动了多模态学习在工程设计领域的理论发展，还为设计自动化、性能预测与逆向设计提供了统一的数据基础，具有重要的方法论意义和广泛的影响力。

实际应用

在实际应用中，BIKED++数据集赋能了基于文本或图像驱动的参数化设计优化。例如，工程师或设计师只需输入“一辆黄色山地车”这样的自然语言描述，即可通过预训练的预测模型快速获得对应的参数化设计方案，而无需手动调整数十个设计变量。该流程将昂贵的渲染与嵌入计算替换为轻量级的神经网络推理，大幅缩短了设计迭代周期。此外，该数据集还可用于设计检索、风格迁移、概念草图生成等场景，为人机协同创新与个性化定制提供了高效工具，展现出在智能制造与数字设计领域的广阔应用前景。

数据集最近研究

最新研究方向

在工程设计与计算机视觉交叉领域，BIKED++数据集的最新研究方向聚焦于跨模态生成与优化，特别是建立参数化设计与图像、文本之间的语义桥梁。随着大规模预训练模型如CLIP的普及，研究者利用该数据集训练残差网络直接预测参数化自行车设计的CLIP嵌入，从而实现从文本或图像描述到参数化设计的逆向优化。这一方向不仅突破了传统单模态数据集的局限，还推动了设计自动化中“文本-图像-参数”三元映射的构建，为个性化定制、智能设计生成提供了可扩展的范式。近期热点事件包括基于文本提示的自行车外观优化应用，展现了数据集在跨模态搜索与性能预测中的巨大潜力，对推动数据驱动的工程设计智能化具有里程碑意义。

相关研究论文

• BIKED++: A Multimodal Dataset of 1.4 Million Bicycle Image and Parametric CAD Designs

  麻省理工学院 · 2024年
